奇葩的折返镜头:虽然粗短,但很顶用!

摄影  早自习

第469期 2017年4月2日

折返镜头一般都是超长焦镜头,它结构简单、长度较短、重量很轻、虚化成圆圈形;但光圈大小不可调整、成像质量不佳、不可变焦、没有自动对焦。

秦岭神树同学提问:

折返镜头的基本原理是什么?……选购折返镜头时应该注意哪些问题?



叶梓老师回答:

(请倾听语音)





奇葩的折返镜头:虽然粗短,但很顶用!-摄影早自习第469日

折返镜头

奇葩的折返镜头:虽然粗短,但很顶用!-摄影早自习第469日

折返镜头的基本原理

奇葩的折返镜头:虽然粗短,但很顶用!-摄影早自习第469日

折返镜头拍摄的照片(摄影:好人好梦)

(以下为根据上述录音整理的文字)

叶梓:
  我给大家简单讲讲这个神器,也是镜头里的一股泥石流-折返镜头。
  其实他是一种很有历史的镜头,比如著名的牛顿式天文望远镜就和我们说的这种折返镜头很像,还有一个大家熟知的就在前些年还是世界上最大的哈勃天文望远镜,也是一种折返镜头。以前我们回去找一些折返的天文望远镜转接到机身上充当相机镜头来使用,但是想过并不是很好,后来有很多相机厂商都生产了真正的相机用的折返镜头。比如上图1就是其中的一枚。

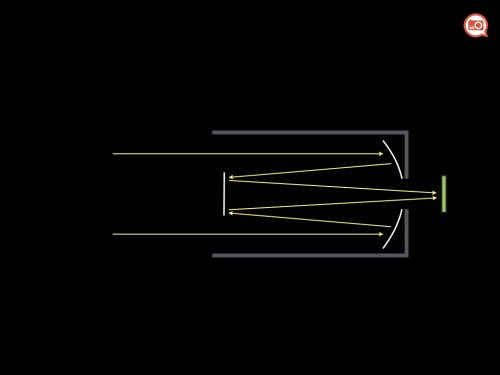

  折返镜头的原理大家可以看图2。图2中的带箭头的黄线代表光的方向,光从左边射过来,被镜头底部呈弧形放置但是中部有开口的镜子反弹到折返式镜头的前方,镜头前方还有一面镜子再次把光线反射到第一面反射镜中间的开口部分并射到感光原件上。
  看上去这个结构非常的简单,由两面镜子就能组成一个折返式的镜头。原理虽然很简单,但是折返镜头解决了一个大问题,就是原本要制造一支1000毫米的超长焦镜头需要把镜头做的很长,但现在由于光线在里面反弹了两次,所以镜身的长度可以大大的减少了。就好像有一个人要练习跑1000米,他有两个选择。一个是找一条笔直的1000米长的路,另一个是在一条只有200米长的跑道上来回跑5趟,就和折返镜头里的光线是一样的。
  折返镜头拍出的照片是什么样的呢?我们看看图3。可以看大焦点处并没有很大的变化,还是清晰的,但是背景的事物在模糊了以后并不模糊成一个光斑,而是模糊成了一个圆圈形状。这个很有意思,我们之前在讲自由职业摄影师的课里面讲过,光圈的形状影响背景虚化光斑的形状。光圈如果是六边形、八边形,光斑就会随之变成六边形、八边形,背景中模糊的事物会根据光圈的形状变化。但是现在折返镜头它的进光孔不是六变形或者八边形,而是一个完完整整的圆圈,所以它拍出来的照片前景或远景变模糊的事物也会变成圆圈的形状。
  至于秦岭神树同学问的选购折返镜头时需要注意哪些问题。首先要特别注意的是折返镜头的光圈是不可以变大变小的,它的光圈是恒定的。所以如果在光线太强时拍照,也许是要配上减光镜才可以拍摄的,另外折返镜头的成像质量是远不如我们平时所使用的折射式镜头的。同时这样的镜头还不可以变焦,它是一个定焦镜头。绝大部分的折返镜头没有自动对焦的结构,必须要手动对焦。至于购买折返镜头时应该选择什么品牌,要注意那些事项,这些方面我也没有特别深入的研究,我用的也就只有两款而已。
